磨削主轴

　　磨削主轴包括有磨削电主轴，特殊磨削电主轴和磨削皮带轴。

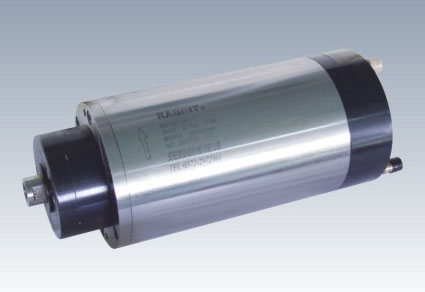

　　磨削电主轴包括AD、ADW、ADL、ADQ四大系列。AD系列适用40米/秒（砂轮线速度）以下磨削；ADW、ADL、ADQ分别适用于50、60、70米/秒磨削，其中ADQ系列是一种高刚度、大功率电主轴，主要指标接近或达到国际水平，产品出口到日本、韩国、美国、印度、澳大利亚、伊朗及土耳其和中国台湾地区等国际著名公司。

　　特殊磨削用电主轴是我公司根据客户的需要开发设计并投入生产的一种电主轴产品，适合用于大型铁路轴承磨床、大型立式磨床、大型平面磨床等特殊行业领域。

　　磨削皮带轴包括PZ、MX两大系列，分别应用于内外圆磨床和木工机床，均与国内知名的机床厂家配套生产。

主轴型号	转速	电机				外型尺寸							润滑	轴端尺寸				轴承型号
Spindle type	Speed	Motor				Dimensions(mm)							Lub	Spindle nose dimension				Bearings type
	(r/min)	KW	V	A	Hz	D	D1	D2	S	L	L1	L2		d	M	L3	L4
AD170-6/9	6000	9	350	20.3	200	170	140	58	50	409	59	24	油雾 Oil fog	38	M36×2	50	25	2×7212C/P4
																		2×7209C/P4
ADW170-9/12	9000	12	350	25.3	300	170	133	58	50	408	43	24	油雾 Oil fog	38	M36×2	50	25	2×7012C/P4
																		2×7208C/P4
ADW170-9Z/12	9000	12	350	25.3	300	170	133	53	46	408	44	24	油雾 Oil fog	33	M33×1.5	50	25	2×7011C/P4
																		2×7208C/P4
ADW170-12Z/7	12000	7	220	23.8	200	170	124	43	36	364	56	23	油雾 Oil fog	25	M24×1.5	27	25	2×7209C/P4
																		2×7208C/P4
ADL170-12/10	12000	10	350	23	400	170	124	53	50	364	43	27.5	油雾 Oil fog	33	M33×1.5	50	25	2×7011C/P4
																		2×7208C/P4
ADL170-12Z/10	12000	10	350	23	400	170	124	48	41	359	40	23.5	油脂 Grease	28	M27×1.5	44	27	2×7010C/P4
																		2×7208C/P4
ADL170-12/12	12000	12	350	28	400	170	124	53	50	389	43	27.5	油雾 Oil fog	33	M33×1.5	50	25	2×7011C/P4
																		2×7208C/P4
ADQ170-12/15	12000	15	350	34	400	170	143	62	55	398	73	29	油雾 Oil fog	40	M36×2	60	25	2×7013C/P4
																		2×7209C/P4
ADL170-15/10	15000	10	350	23	500	170	114	48	41	352	38	24	油雾 Oil fog	28	M27×1.5	42	25	2×7010C/P4
																		2×7009C/P4
ADL170-18/10	18000	10	350	23	600	170	118	43	36	345	48	21	油雾 Oil fog	25	M24×2	45	25	2×7009C/P4
																		2×7008C/P4
ADQ170-18/20	18000	20	350	43	600	170	126	48	41	430	45	23	油雾 Oil fog	28	M24×2	45	25	2×7010C/P4
																		2×7008C/P4
ADQ170-24/16	24000	16	350	34	800	170	118	43	36	392	39	23	油雾 Oil fog	25	M24×2	45	25	2×7009C/P4
																		2×7007C/P4
ADQ170-24/20	24000	20	350	46	800	170	118	43	36	420	39	23	油雾 Oil fog	25	M24×2	45	25	2×7009C/P4
																		2×7007C/P4
AD190-6/10	6000	10	350	21	200	190	156	68	65	435	39	25	油雾 Oil fog	45	M42×2	49	38	2×7014C/P4
																		2×7211C/P4
ADW190-7.5Z/20	7500	20	350	42	250	190	156	63	60	520	76	33	油雾 Oil fog	40	M36×2	54	38	3×7013C/P4
																		2×7211C/P4
AD190/150-6Z/10	6000	10	350	21	200	190	150	57	50	381	253	25	油雾 Oil fog	36	M33×1.5	49	25	3×7212C/P4
																		2×7210C/P4
ADW190-15/20	15000	20	350	43	500	190	144	53	50	389	45	26	油雾 Oil fog	32	M30×2	50	25	2×7011C/P4
																		2×7009C/P4
ADQ200-6/20	6000	20	350	43	200	200	170	68	65	525	103	32	油雾 Oil fog	45	M42×2	54	38	4×7014C/P4
																		2×7211C/P4
AD100-36Z/2S	36000	2	220	9	600	100	79	18	15	222	46	10	油雾 Oil fog	9	M8×1.25L	12	16	2×B7004C/P4
																		2×B7002C/P4
AD110-30/4.5	30000	4.5	350	11.6	500	110	81	20	25	328	30	80						2×B7006C/P4
																		2×B7005C/P4
ADQF165-36/4.3	36000	4.3	220	33.2	600	165	85	23	20	175	17	12						2×B7005C/P4
																		2×B7004C/P4
ADW190-15Z/20S	15000	20	350	42.1	500	190	—	—	—	404	—	—						2×B7009C/P4
																		2×B7008C/P4
ADL200-1.5/5.5	1500	5.5	380	12.7	100	200	160	—	—	391	339	100	油雾 Oil fog	轴端连接1:.5				4×7213C/P4
																		2×7210C/P4
ADL150-12Z/6.5	12000	6.5	350	14	400	150	43	34	—	—	—	—						2×B7009C/P4
																		2×B7008C/P4

主轴型号	转速	电机 Motor				外型尺寸							润滑	轴端尺寸				轴承型号
Spindle type	Speed					Dimensions(mm)							Lub	Spindle nose Dimension				Bearings type
	(r/min)	KW	V	A	Hz	D	D1	D2	S	L	L1	L2		d	M	L3	L4
AD70-60/1	60000	1	132	4.7	1000	70	48	12	9	137	9	11	油雾 Oil fog	6	M6×1	10	9	1×7001C/P4
																		1×7001C/P4
AD80-60/1.5	60000	1.5	220	6	1000	80	55	15	13	137	9	11	油雾 Oil fog	8	M8×1.25	16	18	1×7002C/P4
																		1×7001C/P4
AD80-60/2	60000	2	350	6	1000	80	55	16.8	14	183	7	9	油雾 Oil fog	9	M8×1.25	12	15	1×7003C/P4
																		1×7002C/P4
AD80-90/1.5	90000	1.5	220	4.7	1500	80	50	12	9	137	9	11	油雾 Oil fog	6	M6×1	8	9	1×7001C/P4
																		1×7001C/P4
ADQ80-90/2.5	90000	2.5	350	5.4	1500	80	50	12	10	272	6	8	油雾 Oil fog	7	M6×1	12	12	2×7001C/P4
																		2×7000C/P4
ADW80-100/1.2	100000	1.2	220	4.7	1666	80	40	12	9	221	4	11.5	油雾 Oil fog	6.7	M12×0.75外(Outside)	3	6.5	1×7001C/P4
																		1×7000C/P4
ADW100-60/2.5	60000	2.5	306	7.2	1000	100	64	16	14	220	31	9	油雾 Oil fog	9	M8×1.25	12	15	2×7003C/P4
																		2×7002C/P4
AD120-36/2.7	36000	2.7	264	7.7	600	120	84	23	19	237	43	16	油雾 Oil fog	14	M14×1.5	21	19	2×7005C/P4
																		2×7003C/P4
AD120-36Z/2.7	36000	2.7	264	7.7	600	120	84	18.5	16	232	54	16	油雾 Oil fog	10	M10×1.5	12	16	2×7004C/P4
																		2×7003C/P4
ADL120-36/5.5	36000	5.5	350	12	600	120	91	28	24	271	36	14	油雾 Oil fog	16	M16×1.5	26	17	2×7006C/P4
																		2×7005C/P4

主轴型号	转速	电机				外型尺寸							润滑	轴端尺寸				轴承型号
Spindle type	Speed	Motor				Dimensions(mm)							Lub	Spindle nose dimensions				Bearingstype
	(r/min)	KW	V	A	Hz	D	D1	D2	S	L	L1	L2		d	M	L3	L4
ADL120-42/6	42000	6	350	12.5	700	120	84	23	19	244	28	15	油雾 Oil fog	14	M14×1.5	18	19	2×7005C/P4
																		2×7004C/P4
ADQ120-42/10	42000	10	350	15.4	700	120	84	23	19	256	43	15	油雾 Oil fog	14	M14×1.5	25	19	2×7005C/P4
																		2×7004C/P4
ADQ120-45/7.5	45000	7.5	350	16	750	120	80	33	30	273	30	13	油雾 Oil fog	15	M14×1.5	8	22	2×7006C/P4
																		2×7005C/P4
ADL120-48/5	48000	5	350	12.5	800	120	84	23	19	250	30	15	油雾 Oil fog	14	M14×1.5	19	22	2×7005C/P4
																		2×7004C/P4
ADQ120-48/8	48000	8	350	14	800	120	84	23	19	256	43	16	油雾 Oil fog	14	M14×1.5	25	19	2×7005C/P4
																		2×7004C/P4
ADQ120-51/8	51000	8	350	14	850	120	78	18	16	240	43	16	油雾 Oil fog	10	M10×1.5	16	14	2×7004C/P4
																		2×7003C/P4
ADQ120-60/6	60000	6	350	11	1000	120	64	15.8	14	220	31	10	油雾 Oil fog	9	M8×1.25	15	14	2×7003C/P4
																		2×7002C/P4
ADQ120-75/5	75000	5	350	9.4	1250	120	70	13.5	12	203	26	12	油雾 Oil fog	8	M8×1	16	12	2×7002C/P4
																		2×7002C/P4
AD140-24Z/2.5	24000	2.5	220	7.9	400	140	88	28	24	210	58	16	油雾 Oil fog	14	M14×1.5	19	20	2×7006C/P4
																		2×7005C/P4
AD140-24Z/4	24000	4	220	15.2	800	140	95	28	24	244	43	16	油脂 Grease	16	M14×1.5	28	23	2×7006C/P4
																		2×7005C/P4
AD140-30Z/3.6	30000	3.6	220	14	500	140	84	23	19	234	53	15	油脂 Grease	14	M14×1.5	21	19	2×7005C/P4
																		2×7004C/P4
ADL140-36/5.5	36000	5.5	350	12	600	140	95	28	24	264	36	16	油雾 Oil fog	16	M16×1.5	24	19	2×7006C/P4
																		2×7005C/P4
AD150-12Z/4.5	12000	4.5	293	11.9	400	150	114	38	32	235	57	21	油脂 Grease	20	M16×1.5	27	24	2×7208C/P4
																		2×7208C/P4
AD150-15/10	15000	10	350	22	500	150	120	48	41	365	48	21	油雾 Oil fog	28	M27×1.5	42	25	2×7010C/P4
																		2×7008C/P4
ADW150-18Z8/5.5	18000	5.5	220	19.6	300	150	104	38	32	319	50	21	油脂 Grease	20	M18×1.5	27	25	2×7008C/P4
																		2×7006C/P4
ADL150-18/10	18000	10	350	23	600	150	118	43	36	345	48	21	油雾 Oil fog	25	M24×2	45	25	2×7009C/P4
																		2×7008C/P4

转速 Speed (r/min)	电机 Motor				外型尺寸 Physical Dimensions							润滑 Lub	轴端形式Spinde nose form	轴承型号 Bearings type	特点 Character
	主轴型号 Spindle type	KW	V	A	Hz	D	D1	D2	L	L1	L2					中心高Centre height
ADM140-3Z/7.5	2800	7.5	380	15.1	50	260	67	140	381	300	34	140	油脂 Grease	圆柱台阶Cylinder stairs	4×B7014C/P4	大型铁路轴承磨削电主轴Electric Spindle for grinding of Large railway bearing
															2×B7012C/P4
ADM170-1.5Z/11	1460	11	38	22.6	50	320	65	170	360	210	50	170	油脂 Grease	外锥1:5 Outside taper1:5	4×7017C/P4	大型立式磨床电主轴Electric Spindle for Large vertical grinding machine
															2×7213C/P4
ADM170-1.5Z/12	1460	12	380	30.5	50	320	72	170	455	158	35	170	油脂 Grease	外锥1:5 Outside taper1:5	4×7215C/P4	大型铁路轴承磨削电主轴Electric Spindle for grinding of Large railway bearing
															2×7213C/P4
ADM170-1.5Z/15	1460	15	380	30.5	50	320	80	180	400	450	53	170	油脂 Grease	外锥1:5 Outside taper1:5	4×7017C/P4	大型铁路轴承磨削电主轴Electric Spindle for grinding of Large railway bearing
															2×7213C/P4
ADM200-1.5-3Z//5.5	1500-3000	5.5	294-380	12.7	50-100	200	60	160	339	70	—	—	油脂 Grease	外锥1:5 Outside taper1:5	2×7213C/P4	大型立式磨床电主轴Electric Spindle for Large vertical grinding machine
															2×7210C/P4
ADM76/150-3Z/0.75	3000	0.75	230-460	2.9-1.5	50	150	25.4	76.2	219	308	—	—	油脂 Grease	外锥1:4 Outside taper1:4	2×7206C/P4	平面磨床电主轴Electric spindle for Parrel plane grinding machine
															2×7007C/P4
ADM76/160-3Z/1.1	3000	1.1	380	1.9	50	150	25.4	76.2	234	308	—	—	油脂 Grease	外锥1:4 Outside taper1:4	2×7206C/P4	平面磨床电主轴Electric spindle for Parrel plane grinding machine
															2×7007C/P4
ADM76/165-3Z/L1.5	3000	1.5	380	2.5	50	165	25.4	76.2	267	308	—	—	油脂 Grease	外锥1:4 Outside taper1:4	2×7206C/P4	平面磨床电主轴Electric spindle for Parrel plane grinding machine
															2×7008C/P4
ADM76/200-3Z/2.25	3000	2.25	380	3.7	50	200	25.4	76.2	247	308	—	—	油脂 Grease	外锥1:4 Outside taper1:4	2×7206C/P4	平面磨床电主轴Electric spindle for Parrel plane grinding machine
															2×7009C/P4
ADM140-1.5Z/5.5	1500	5.5	380	6.76	50	140	56	74	—	359	—	—	油脂 Grease	外锥1:5 Outside taper1:5	2×7013C/P4	平面磨床电主轴Electric spindle for Parrel plane grinding machine
															2×7013C/P4
ADM260-1.5Z/7.5	1500	7.5	380	15.3	50	260	65	190	325	409	—	—	油脂 Grease	外锥1:5 Outside taper1:5	4×7017C/P4
															2×7015C/P4
															1×7007C/P4
ADM10A-3Z/3G	2880	3	380	6.39	50	205	32	130	316	155	—	—	油脂 Grease	圆柱台阶Cylinder stairs	3×7210C/P4
			1×6206T1´VV/P5
ADM108-3Z/3G	2880	3	380	6.39	50	205	32	130	316	155	—	—	油脂 Grease	圆柱台阶Cylinder stairs	3×7210C/P4
															1×6206T1´VV/P5

转速 Speed (r/min)	电机 Motor				外型尺寸 Physical Dimensions							润滑 Lub	轴端形式Spinde nose form	轴承型号 Bearings type	特点 Character
	主轴型号 Spindle type	KW	V	A	Hz	D	D1	D2	L	L1	L2					中心高Centre height
ADM140-3Z/7.5	2800	7.5	380	15.1	50	260	67	140	381	300	34	140	油脂 Grease	圆柱台阶Cylinder stairs	4×B7014C/P4	大型铁路轴承磨削电主轴Electric Spindle for grinding of Large railway bearing
															2×B7012C/P4
ADM170-1.5Z/11	1460	11	38	22.6	50	320	65	170	360	210	50	170	油脂 Grease	外锥1:5 Outside taper1:5	4×7017C/P4	大型立式磨床电主轴Electric Spindle for Large vertical grinding machine
															2×7213C/P4
ADM170-1.5Z/12	1460	12	380	30.5	50	320	72	170	455	158	35	170	油脂 Grease	外锥1:5 Outside taper1:5	4×7215C/P4	大型铁路轴承磨削电主轴Electric Spindle for grinding of Large railway bearing
															2×7213C/P4
ADM170-1.5Z/15	1460	15	380	30.5	50	320	80	180	400	450	53	170	油脂 Grease	外锥1:5 Outside taper1:5	4×7017C/P4	大型铁路轴承磨削电主轴Electric Spindle for grinding of Large railway bearing
															2×7213C/P4
ADM200-1.5-3Z//5.5	1500-3000	5.5	294-380	12.7	50-100	200	60	160	339	70	—	—	油脂 Grease	外锥1:5 Outside taper1:5	2×7213C/P4	大型立式磨床电主轴Electric Spindle for Large vertical grinding machine
															2×7210C/P4
ADM76/150-3Z/0.75	3000	0.75	230-460	2.9-1.5	50	150	25.4	76.2	219	308	—	—	油脂 Grease	外锥1:4 Outside taper1:4	2×7206C/P4	平面磨床电主轴Electric spindle for Parrel plane grinding machine
															2×7007C/P4
ADM76/160-3Z/1.1	3000	1.1	380	1.9	50	150	25.4	76.2	234	308	—	—	油脂 Grease	外锥1:4 Outside taper1:4	2×7206C/P4	平面磨床电主轴Electric spindle for Parrel plane grinding machine
															2×7007C/P4
ADM76/165-3Z/L1.5	3000	1.5	380	2.5	50	165	25.4	76.2	267	308	—	—	油脂 Grease	外锥1:4 Outside taper1:4	2×7206C/P4	平面磨床电主轴Electric spindle for Parrel plane grinding machine
															2×7008C/P4
ADM76/200-3Z/2.25	3000	2.25	380	3.7	50	200	25.4	76.2	247	308	—	—	油脂 Grease	外锥1:4 Outside taper1:4	2×7206C/P4	平面磨床电主轴Electric spindle for Parrel plane grinding machine
															2×7009C/P4
ADM140-1.5Z/5.5	1500	5.5	380	6.76	50	140	56	74	—	359	—	—	油脂 Grease	外锥1:5 Outside taper1:5	2×7013C/P4	平面磨床电主轴Electric spindle for Parrel plane grinding machine
															2×7013C/P4
ADM260-1.5Z/7.5	1500	7.5	380	15.3	50	260	65	190	325	409	—	—	油脂 Grease	外锥1:5 Outside taper1:5	4×7017C/P4
															2×7015C/P4
															1×7007C/P4
ADM10A-3Z/3G	2880	3	380	6.39	50	205	32	130	316	155	—	—	油脂 Grease	圆柱台阶Cylinder stairs	3×7210C/P4
			1×6206T1´VV/P5
ADM108-3Z/3G	2880	3	380	6.39	50	205	32	130	316	155	—	—	油脂 Grease	圆柱台阶Cylinder stairs	3×7210C/P4
															1×6206T1´VV/P5
