加工中心用主轴

　　加工中心用主轴包括自动换刀电主轴和加工中心皮带轴。

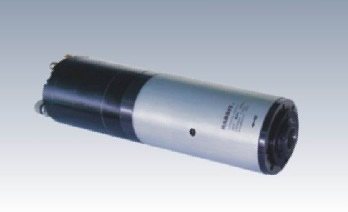

　　加工中心自动换刀电主轴以ADS系列为主打产品，松拉刀机构，锥孔有ISO20和BT30两种锥孔形式，可自动换刀，满足国内外客户不同的需要。根据客户要求，可带传感器和编码器。可以与五轴联动机床配套。

　　加工中心皮带轴包括AP、APX两大系列，有BT40，BT50和ISO50等锥孔形式，皮带传动式，带气缸。

主轴型号	转速	外型尺寸										轴端链接	驱动功率Driven Power	轴承型号	特点
Spingdle type	Speed	Dimensions(mm)										Joint of spindle nose		Bearings type	Character
	(r/min)	D	D1	D2	D3	D4	L	L1	L2	N-d1	d2×L3
APX1240-06	6000	120	78	130	146	165	170	128	90	6-Φ9	Φ14×8	BT40锥孔BT40 taper hole	5.5	4×B7011AC/P4	皮带传动式 Belt driven type
														2×B7011AC/P5	手动换刀 Change tool by hand
AP1240-06	6000	120	76	120	145	165	156	145	123	6-Φ9	Φ15×8	BT40锥孔BT40 taper hole	5.5	4×B7011AC/P4	皮带传动式带松拉刀 Belt driven type and broaching tool
														2×B7011AC/P5
AP1230-10	10000	120	69.82	120	144	177	240	100	200	6-Φ11	Φ17×11	BT30锥孔BT30 taper hole	5.5	3×B7010C/P4	皮带传动式带松拉刀 Belt driven type and broaching tool
														2×B7009C/P4
AP1430-08	8000	140	69.82	140	164	187	250	110	200	6-Φ11	Φ17×11	BT30锥孔BT30 taper hole	5.5	3×B7012C/P4	皮带传动式带松拉刀 Belt driven type and broaching tool
														2×B7010C/P4
AP1440-06	6000	140	88.8	140	164	187	245	135	212	8-Φ11	Φ17×11	BT40锥孔BT40 taper hole	7.5	4×B7014C/P4	皮带传动式带松拉刀 Belt driven type and broaching tool
														2×B7012C/P4
AP1440-08	8000	140	88.8	140	164	187	245	135	212	8-Φ11	Φ17×11	BT40锥孔BT40 taper hole	7.5	3×B7013C.T.P4S	皮带传动式带松拉刀 Belt driven type and broaching tool
														3×B7011C.T.P4S
AP1550-05	5000	150	128.6	160	170	190	280	75	190	8-Φ9	Φ14×10	BT50锥孔BT50 taper hole	7.5	4×B7015C/P4	皮带传动式带松拉刀 Belt driven type and broaching tool
														2×B7013C/P4
AP1540-08	8000	150	88.88	160	180	200	200	137	232	8-Φ11	Φ17×10	BT40锥孔BT40 taper hole	7.5	4×B7014C/P4	皮带传动式带动拉刀
														2×B7012C/P4
AP2150-03	3000	210	128.6	210	230	250	398	62	158	8-Φ9	-	Xt50锥孔Xt50taper hole	11	4×7021C/P4	皮带传动式带松拉刀 Belt driven type and broaching tool
														2×7018C/P4
AP2150-03A	3000	210	128.6	210	260	290	440	90	267	4-Φ17.5	Φ26×20	IS050锥孔IS050 taper hole	11	4×B7020C/P4	皮带传动式带松拉刀 Belt driven type and broaching tool
														2×B7018C/P4
AP2350-01	1000	190	128.6	230	265	300	208	340	42	6-Φ18	Φ26×16	IS050锥孔IS050 taper hole	15	3×B7220C/P4	直联式带松拉刀 Rigid type and broaching tool
														2×6217/P5
AP1240-08	8000	120	76	120	146	165	170	135	125	6-Φ9	Φ15×10	BT40锥孔BT40 taper hole	5.5	3×7011C/P4	皮带传动式带松拉刀 Belt driven type and broaching tool
														2×7009C/P4
AP3050-01	1000	250	129	270	305	340	540	155	368	12-Φ13	Φ18×12	IS050锥孔IS050 taper hole	-	318216/226	皮带传动式带松拉刀 Belt driven type and broaching tool
														318214
AP1540-08G	8000	150	84	155	180	202	192	138	181	8-Φ11	Φ17×11	BT40锥孔BT40 taper hole	7.5	2×7014CTDB/P4	皮带传动式带松拉刀 Belt driven type and broaching tool
														2×7012CTDB/P4
AP1240-08G	8000	120	78	130	146	165	165	128	135	6-Φ9	Φ14×8	BT40锥孔BT40 taper hole	5.5	2×7012C/P4	皮带传动式带松拉刀 Belt driven type and broaching tool

主轴型号	外型尺寸(Dimensions(mm)
Spindle type	D	D1	D2	D3	D4	L	L1	L2	N-d1	D2×L3
ADS0820-30Z/1.8	80	25	60	--	--	312	--	--	--	--
ADS1130-18Z/3.2	110	34	108	--	--	217	--	--	--	--
ADS1130-30Z/3.2J	110	34	83	--	--	238	--	--	--	--
ADS1230-24Z/5	120	34	119	140	165	335.5	50	--	--	--
ADS1430-4-12Z/15	140	53.3	140	160	180	325	70	90	8-Φ9	Φ14×9
ADS1425-18/3	140	37	95	163	186	208	87	108	6-Φ9	Φ13.5×9
ADS1530	150	34	100	--	--	231	50.5	114	--	--
ADS1530-18Z/7.3J	150	34	100	--	--	231	50.5	144	--	--
ADS1520-24Z/7.3	150	28	112	--	--	254	34	110	--	--
ADS1640-6Z6	160	68	160	180	202	345	150	111	6-Φ11	Φ17×12
ADS1740-2Z/2.2	170	72	--	195	230	655	65	124	8-Φ11	Φ17×12
ADS1740-3-9Z/3.7J	170	62	143	195	230	479	153	181	6-Φ12	Φ18×10
ADS1740-8Z/6	170	68	150	190	210	274	130	111	6-Φ11	Φ18×11
ADS2040-3-10/5.5	200	63	145	225	250	405	135	124	6-Φ13	Φ19×13
ADS2040-3-10/7.5	200	63	145	225	250	445	135	124	6-Φ13	Φ19×13
ADS2940-15-10/11	290	68	180	315	340	375	135	124	6-Φ13	Φ19×13
ADS2940-1.5-10/15	290	68	180	315	340	405	135	124	6Φ13	Φ19×13

主轴型号	转速	电机 Motor				润滑	冷却	轴端链接	轴承型号	特点
Spindle type	Speed (r/min)	KW	V	A	Hz	Lub	Cool	Joint of spindle nose	Bearing type	Character
ADS0820-30Z/1.8	30000	1.8	220	7	500	油脂 Grease	水冷 Water	IS020锥孔IS020taper hole	2×B7005C/P4	带传感器及松拉刀机构
									1×7003C/P4	Have sensor and broaching tool
ADS1130-18Z/3.2	18000	3.2	220	11.6	300	油脂 Grease	水冷 Water	BT30锥孔BT30taper hole	2×B7007C/P4	带传感器及松拉刀机构
									1×7005C/P4	Have sensor and broaching tool
ADS1130-18Z/3.2J	18000	3.2	220	11.6	300	油脂 Grease	水冷 Water	BT30锥孔BT30taper hole	2×B7007C/P4	带编码器及松拉刀机构
									1×7005C/P4	Have encoder and broaching tool
ADS1230-24Z/5	24000	5	350	10.5	400	油脂 Grease	水冷 Water	BT30锥孔BT30taper hole	2×B7007C/P4	带传感器及松拉刀机构
									2×7005C/P4	Have sensor and broaching tool
ADS1430-4-12Z/1.5	4000	1.5	220	5.7	133	油脂 Grease	水冷 Water	BT30锥孔BT30taper hole	2×VEX55/P4	带传感器及松拉刀机构
	12000		380		400				2×VEX40/P4	Have sensor and broaching tool
ADS1425-18/3	18000	3.6	350	8.5	600	油脂 Grease	水冷 Water	IS025锥孔	2×B7008C/P4	带松拉刀机构
								IS025taper hole	2×7008C/P4	Have broaching tool
ADS1530-18Z/7.3	18000	7.3	293	19	300	油脂 Grease	水冷 Water	BT30锥孔BT30taper hole	2×7007C/P4	带传感器及松拉刀机构
									2×7006C/P4	Have sensor and broaching tool
ADS1530-18Z/7.3J	18000	7.3	293	19	300	油脂 Grease	水冷 Water	BT30锥孔BT30taper hole	2×7007C/P4	带编码器及松拉刀机构
									2×7006C/P4	Have encoder and broaching tool
ADS1520-24Z/7.3	24000	7.3	293	19	400	油脂 Grease	水冷 Water	IS020锥孔	2×7006C/P4	带传感器及松拉刀机构
									2×7005C/P4	Have sensor and broaching tool
ADS1640-6Z/6	6000	6	380	11.7	200	油脂 Grease	水冷 Water	BT40锥孔BT40taper hole	3×7014C/P4	带传感器及松拉刀机构
									2×7210C/P4	Have sensor and broaching tool
ADS1740-2Z/2.2	2000	2.2	350	5.9	66.7	油脂 Grease	水冷 Water	BT40锥孔BT40taper hole	3×B7015C/P4	带编码器及松拉刀机构
									2×7011C/P4	Have encoder and broaching tool
ADS1740-3-9Z/3.7J	3000	3.7	220	12.5	100	油脂 Grease	水冷 Water	BT40锥孔BT40taper hole	2×VEX65/P4	带编码器及松拉刀机构
	9000		380	11.3	300				2×E250/P4	Have encoder and broaching tool
ADS1740-8Z/6	8000	6	350	12.8	267	油脂 Grease	水冷 Water	BT40锥孔BT40taper hole	2×7014CAT/P4	带传感器及松拉刀机构
									2×7209CAT/P4	Have sensor and broaching tool
ADS2040-3-10/5.5	3000	5.5	220	19.4	100	油脂 Grease	水冷 Water	BT40锥孔BT40taper hole	3×VEX65/P4	带编码器及松拉刀机构
	10000		380		300				2×VEX55/P4	Have encoder and broaching tool
ADS2040-3-10/7.5	3000	7.5	208	25	100	油脂 Grease	水冷 Water	BT40锥孔BT40taper hole	3×VEX65/P4	带编码器及松拉刀机构
	10000		380		333				2×VEX55/P4	Have encoder and broaching tool
ADS2940-1.5-10/11	1500	11	220	42	100	油脂 Grease	水冷 Water	BT40锥孔BT40taper hole	3×VEX65/P4	带编码器及松拉刀机构
	10000		380		333				2×VEX55/P4	Have encoder and broaching tool
ADS2940-1.5-10/15	1500	15	220	56	100	油脂 Grease	水冷 Water	BT40锥孔BT40taper hole	3×VEX65/P4	带编码器及松拉刀机构
	1000		380		333				2×VEX55/P4	Have encoder and broaching tool
